Cum poate un laminor cu profil complex să reducă deșeurile în timp ce ține toleranțe strânse?

Contur

• Definiți profile complexe și de ce sunt mai dure decât canalele standard sau tuburile simple.
• Identificați cele mai frecvente dureri de cap de producție: răsucire, arc, spate, defecte de suprafață și ajustări frecvente.
• Explicați echipamentele și caracteristicile de configurare care îmbunătățesc stabilitatea: rigiditate, strategia de proiectare a rolei, formarea ghidată și gestionarea tensiunii.
• Arată cum o linie completă (desfăşurare → nivelare → formare → îndreptare → tăiere la lungime) ajută la coerenţă.
• Furnizați o listă de verificare axată pe cumpărător, un tabel de soluții și o secțiune clară de întrebări frecvente.

Ce face de fapt un laminor cu profil complex

A Laminor cu profil complexeste construit pentru a forma piese cu mai multe raze, trepte, buze, decalaje și caracteristici funcționale - adesea într-o singură secvență de trecere - controlând în același timp geometria în lungime, lățime și grosime. În comparație cu formele mai simple, profilele complexe amplifică micile variații: o modificare minoră a grosimii benzii, a setării bobinei, a lubrifierii sau a alinierii intrării poate deveni vizibilă ca răsucire, „zâmbet”, arc sau înălțimi neuniforme ale flanșei.

Scopul cheie nu este doar „formarea formei”. Așa faceprevizibil, schimbare după schimbare, bobină după bobină—fără ajustare manuală constantă. Aici rigiditatea morii, alinierea standului, strategia de scule cu role și controlul procesului separă o linie stabilă de una stresantă.

Punctele de durere din spatele profilurilor „Perfect pe hârtie”.

Secțiunile complexe eșuează adesea în moduri previzibile. Iată problemele pe care cumpărătorii le menționează cel mai mult atunci când înlocuiesc echipamente mai vechi sau scalează producția:

• Twist și camber:Profilul se rotește de-a lungul lungimii sau se curbează lateral, creând probleme de potrivire în aval.
• Ondulare și arc:Energia de formare inconsecventă sau stresul rezidual lasă o piesă care nu se va așeza plat sau nu se asambla curat.
• Derivare elastică:„Aceeași setare” nu produce aceeași dimensiune, mai ales când proprietățile bobinei se schimbă.
• Crăparea marginilor și urme de suprafață:Supraformarea suporturilor timpurii, finisarea slabă a rolei sau lubrifierea incorectă creează defecte.
• Schimbări lente:Prea mult apelare de încercare și eroare după modificările rolului distruge debitul.
• Deșeuri mari la începutul/sfârșitul bobinei:Instabilitatea la intrare și efectele de ieșire creează deșeuri care se adună rapid.

Cele mai multe dintre acestea nu sunt „probleme ale operatorului”. Sunt probleme de sistem: alinierea, rigiditatea, ghidarea și modul în care calea de formare gestionează stresul.

Cum configurarea corectă a morii rezolvă deviația dimensională

Un bine conceputLaminor cu profil complexse concentrează mai întâi pe stabilitate, apoi pe viteză. De obicei, îmbunătățește rezultatele printr-un amestec de proiectare structurală și configurație inteligentă - în funcție de profilul dvs., gama de materiale și cerințele de toleranță.

1) Rigiditate și aliniere care rămân pe loc

• Suporturile cu rigiditate ridicată și structurile de bază stabile ajută la prevenirea micro-deflexiunii care se manifestă ca variație de dimensiune.
• Ajustările repetabile (cu scale clare sau citiri digitale) reduc dependența de „cunoștințe tribale”.
• Calitatea constantă a rulmentului și a arborelui reduce urmele de vibrații pe suprafețele sensibile.

2) Formarea unei căi care gestionează stresul în loc să-l forțeze

• Formarea progresivă distribuie deformarea pe suporturi pentru a reduce tensiunea pe margine și riscul de fisurare.
• Formarea ghidată și suportul lateral adecvat pot preveni răsucirea înainte de a începe.
• Utilizarea strategică a suporturilor de defalcare, a trecerilor de aripioare și a dimensionării poate îmbunătăți controlul geometriei finale.

3) Control de intrare și tensiune care protejează primii 50 de metri

• O mai bună derulare, îndreptare și nivelare reduc întărirea bobinei și oferă morii un „material de pornire” consistent.
• Ghidarea stabilă în primele standuri îmbunătățește repetabilitatea și reduce deșeurile de pornire.
• Pentru linii mai lungi, tensiunea integrată sau coordonarea vitezei pot preveni tragerea subtilă care distorsionează caracteristicile complexe.

4) Îndreptare și corectare post-form acolo unde contează

• Dispozitivele de îndreptat în linie și unitățile de corectare ajută la eliminarea efectelor de stres rezidual care provoacă arcul și valul.
• Sistemele tăiate la lungime cu măsurare fiabilă reduc variația lungimii și îmbunătățește asamblarea în aval.

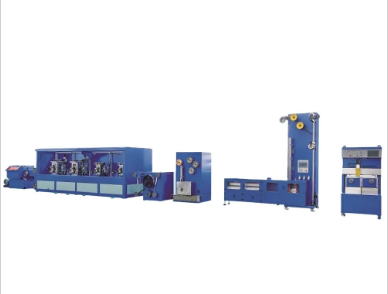

Configurație și opțiuni tipice ale liniilor

Multe linii de producție pentru profile complexe includ aceeași „coloană”, apoi adaugă opțiuni bazate pe ținte de toleranță și geometria pieselor. Furnizorilor caJiangsu Youzha Machinery Co. Ltd.acceptă în mod obișnuit modele de linii configurabile, astfel încât să puteți potrivi echipamentul cu familia dvs. de produse mai degrabă decât să forțezi un profil să stabilească regulile pentru tot.

• Manevrare derulare + bobine:alimentare stabilă, expansiune hidraulică opțională, vagon cu bobine și blocări de siguranță.
• Nivelare/îndreptare:reduce memoria bobinei și îmbunătățește consistența intrării.
• Hrănirea și îndrumarea:ghidaje laterale, mese de intrare și ajutoare de aliniere pentru a stabiliza primele standuri.
• Formarea standurilor:secvență proiectată în jurul profilului; poate include suporturi conduse/neconduse în funcție de proces.
• Corecție în linie:dispozitive de îndreptat, control de răsucire sau dimensionare în funcție de comportamentul profilului.
• Tăiere la lungime și deformare:oprire zburătoare sau oprire-pornire, măsurare, stivuire și protecție pentru suprafețele finisate.

Lista de verificare a selecției pentru cumpărători și ingineri

Când comparați mașini, este ușor să vă concentrați asupra vitezei sau a numărului de standuri. Pentru profilurile complexe, o abordare mai bună este evaluarea modului în care sistemul protejează repetabilitate și reduce intervenția.

• Profil potrivire în familie:Formați o parte sau mai multe forme similare? Strategia de scule modulare poate conta mai mult decât viteza brută.
• Gama de materiale:Grosimea, limita de curgere, acoperirile și semnele de suprafață permise ar trebui să ghideze finisarea ruloului și abordarea modelării.
• Ținte de toleranță:Definiți dimensiunile critice pentru calitate (înălțimea flanșei, lățimea benzii, răsucirea pe metru, limitele arcului) înainte de a specifica moara.
• Așteptări de schimbare:Cât de des se vor schimba sculele? Căutați setări repetabile, referințe clare de ajustare și acces eficient.
• Volumul de lucru al operatorului:Ce ajustări sunt așteptate în timpul funcționării stabile? Scopul tău este „stabiliți și alergați”, nu „îngrijiți și urmăriți”.
• Plan de calitate:Confirmați ce metode de măsurare și eșantionare veți utiliza (și modul în care designul liniei le acceptă).
• Capacitate post-vânzare:Rafinamentul sculelor, disponibilitatea pieselor de schimb și asistența de la distanță pot decide timpul de funcționare pe termen lung.

Puncte de durere vs. Contramăsuri practice

Controlul proceselor și obiceiurile de calitate care dau roade

Echipamentul contează, dar disciplina multiplică rezultatele. Cele mai stabile linii de profil au câteva obiceiuri:

• Rutina de pornire:verificați alinierea intrării, contactul ghidajului și setările de primă poziție înainte de a crește viteza.
• Puncte de control din primul articol:măsurați din timp dimensiunile critice pentru calitate și înregistrați setările finale „bune”.
• Trasabilitatea bobinei:ID-ul bobinei, grosimea și proprietățile cheie, astfel încât să puteți corela deriva de dimensiune cu materialul.
• Protecția suprafeței:Păstrați sculele cu rolă curate, controlați resturile și protejați profilele finite pe curățare/stivuire.
• Antrenament care se potrivește cu realitatea:învățați operatorii ce influențează de fapt fiecare reglare (întorsătură vs. arc vs. înălțime a flanșei).

Practici de întreținere și scule pentru repetabilitate

Profilele complexe pedepsesc slăbirile mecanice mici. Dacă repetabilitatea se înrăutățește brusc, deseori nu este vorba despre designul rolei, ci despre uzură, joc sau contaminare.

• Verificări lagăre și aliniere:programați inspecții pentru a detecta slăbirea timpurie care devine vibrație și marcaj.
• Conservarea sculelor:depozitați rulourile în mod corespunzător, protejați suprafețele finisate și documentați istoricul recondiționărilor.
• Ghidaj și suprafețe de contact:ghidajele uzate pot introduce forțe asimetrice care creează răsucire.
• Ungerea și curățenia:lubrifierea constantă reduce căldura și deteriorarea suprafeței; curățenia previne zgârieturile încorporate.
• Pregătirea pieselor de schimb:Componentele critice de uzură la îndemână reduc timpul de nefuncționare și previn „remedieri temporare” care degradează calitatea.

FAQ
