Cum beneficiază producția de sârmă rotundă MBB de pe urma mașinii solare fotovoltaice cu panglică?

În interiorul unei fabrici moderne de producție de celule solare, un fir subțire de cupru, abia mai gros decât un păr uman, este trasat, recoapt și acoperit cu un strat precis de lipit. Acesta este firul rotund MBB (Multi-Busbar), interconexiunea critică care va transporta curentul de la mii de celule fotovoltaice individuale până la marginea panoului solar. Producția acestui fir este o minune a ingineriei de precizie, unde toleranțele sunt măsurate în microni și consistența nu este negociabilă. Orice abatere de diametru, grosime de acoperire sau proprietăți mecanice poate reduce eficiența întregului panou solar. Aceasta este lumea pretențioasă a producției de interconexiuni fotovoltaice și aici mașina cu panglică solară fotovoltaică își dovedește valoarea esențială.

TheMașină solară PV Ribboneste o piesă specializată de echipament de producție care integrează mai multe procese într-o singură linie continuă. Trage firul, își controlează rezistența la tracțiune prin recoacere și aplică un strat de lipit uniform. Introducerea unei mașini solare fotovoltaice cu panglică într-o linie de producție de sârmă rotundă MBB nu este doar o îmbunătățire progresivă; este o transformare. Controalele de precizie ale mașinii reduc variația diametrului, sistemul său avansat de recoacere asigură proprietăți mecanice consistente, iar tehnologia sa de acoperire oferă o grosime uniformă a lipirii pe toată lungimea firului. Aceste îmbunătățiri se traduc direct în sârmă rotundă MBB de calitate superioară, care, la rândul său, duce la panouri solare mai eficiente și la costuri de producție mai mici. Acest articol va explora modalitățile specifice în care o mașină solară PV Ribbon beneficiază de producția de sârmă rotundă MBB, examinând principiile de inginerie, inovațiile de proces și rezultatele din lumea reală care o fac un instrument indispensabil pentru industria solară.

Cuprins

• 1. Ce este firul rotund MBB și de ce contează în panourile solare?
• 2. Ce este o mașină solară PV Ribbon și cum funcționează?
• 3. Cum îmbunătățește controlul desenului cu precizie consistența diametrului firului?
• 4. Cum asigură procesul de recoacere proprietăți mecanice consistente?
• 5. Cum uniformitatea acoperirii reduce defectele și îmbunătățește conexiunea celulară?
• 6. Care sunt beneficiile de producție în lumea reală ale utilizării unei mașini solare PV cu panglică?
• 7. Întrebări frecvente (FAQ)
• 8. Concluzie

1. Ce este firul rotund MBB și de ce contează în panourile solare?

Pentru a înțelege beneficiile mașinii solare PV Ribbon, trebuie să înțelegem mai întâi produsul pe care îl produce: sârmă rotundă MBB. MBB, sau Multi-Busbar, se referă la o arhitectură de celulă în care sunt folosite mai multe fire subțiri pentru a colecta curentul de la celula solară, spre deosebire de designul tradițional de utilizare a 3 sau 4 benzi plate mai groase. Această arhitectură reprezintă un progres semnificativ în tehnologia celulelor solare. Prin creșterea numărului de bare colectoare, calea de colectare a curentului este scurtată, reducând rezistența seriei și îmbunătățind eficiența globală a celulei. Firele în sine trebuie să fie extrem de fine - de obicei între 0,25 mm și 0,4 mm în diametru - și sunt acoperite cu un aliaj de lipit pentru a facilita conectarea la celulă.

Tranziția la firul rotund MBB a fost determinată de căutarea neobosită a unei eficiențe mai mari a celulelor solare. Umbrirea redusă de la firele mai subțiri, rotunde, mărește zona de colectare a luminii a celulei. Calea mai scurtă a curentului reduce pierderile rezistive, iar pasul mai fin permite un control mai precis al ieșirii electrice a celulei. Aceste beneficii cresc în mod colectiv eficiența panoului solar cu 1-2%, ceea ce reprezintă un câștig semnificativ pe piața solară competitivă. Cu toate acestea, producția de sârmă rotundă MBB este semnificativ mai dificilă decât panglica tradițională. Diametrul mai mic și nevoia de diametru și grosime de acoperire ultra-precise necesită un nou nivel de capacitate de producție.

Calitatea firului rotund MBB are un impact direct asupra performanței și fiabilității panoului solar. Un fir cu diametru inconsecvent va avea rezistență variabilă, ceea ce duce la puncte fierbinți și pierderi de putere. Un fir cu acoperire de lipire neuniformă va crea îmbinări de lipire slabe, reducând rezistența mecanică și fiabilitatea panoului. Un fir cu o rezistență greșită la tracțiune se poate rupe în timpul manipulării. Acesta este motivul pentru care producția de sârmă rotundă MBB este un proces cu mize mari care necesită cele mai avansate echipamente. LaJiangsu Goodroller Machinery Co., Ltd., am dezvoltat o mașină solară PV Ribbon care îndeplinește aceste cerințe exigente, asigurându-ne că fiecare metru de sârmă rotundă MBB produs este de cea mai înaltă calitate.

2. Ce este o mașină solară PV Ribbon și cum funcționează?

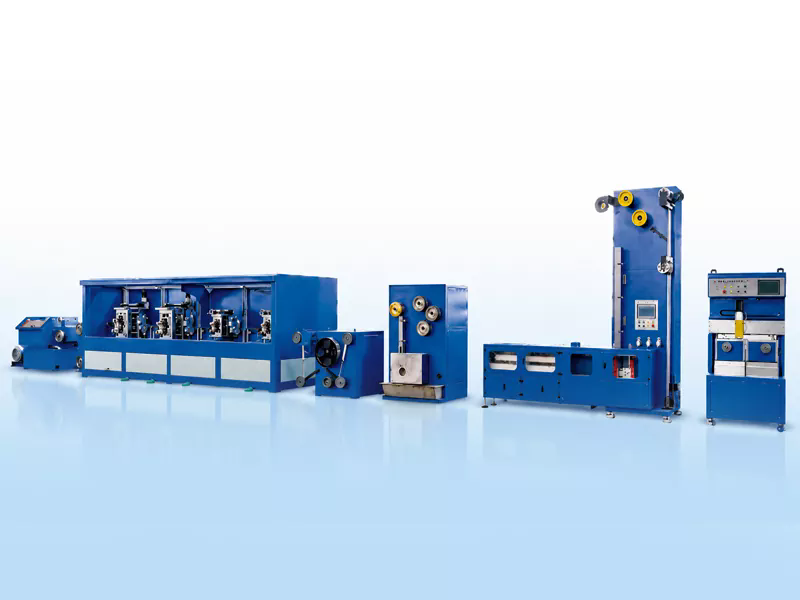

O mașină solară PV Ribbon este o linie de producție specializată concepută pentru a produce firele de interconectare de înaltă precizie utilizate în panourile solare, inclusiv firul rotund MBB. Nu este o simplă mașină de trefilat; este un sistem sofisticat care integrează mai multe procese critice într-o singură linie de producție continuă. Mașina constă în mod obișnuit din patru etape principale: amortizare, tragere, recoacere și acoperire. Procesul începe cu o bobină de sârmă de cupru, care este alimentată printr-o serie de matrițe de tragere, fiecare reducând diametrul la specificația finală. Procesul de tragere este controlat de un sistem precis de control al tensiunii care menține o forță de tragere constantă, asigurând că firul nu este întins sau rupt.

În urma etapei de tragere, sârma intră în secțiunea de recoacere. Recoacerea este un proces de tratament termic care ameliorează tensiunile interne induse de procesul de trefilare, restabilind ductilitatea sârmei și controlând proprietățile sale mecanice, cum ar fi rezistența la tracțiune și alungirea. Secțiunea de recoacere constă de obicei dintr-un cuptor cu mai multe zone cu control precis al temperaturii, permițând ajustarea parametrilor de recoacere pentru a obține proprietățile dorite ale firului. Sârma trece apoi printr-o secțiune de răcire înainte de a intra în etapa de acoperire. Acoperirea este o etapă critică, deoarece aplică un strat uniform de aliaj de lipit pe fir. Procesul de acoperire se realizează de obicei folosind o metodă de scufundare la cald, în care firul trece printr-o baie de lipire topită. Temperatura băii și viteza firului sunt controlate cu precizie pentru a asigura o grosime consistentă a stratului.

Una dintre caracteristicile cheie ale unei mașini solare fotovoltaice moderne este integrarea sistemelor inteligente de control. Întreaga linie de producție este monitorizată și controlată de un PLC (controller logic programabil) care coordonează viteza, tensiunea, temperatura și grosimea acoperirii. Acest lucru asigură menținerea parametrilor de producție în limitele de toleranță strânse necesare pentru sârmă rotundă MBB de înaltă calitate. Fabrica noastră de la GRM Rolling Mill a proiectat mașina noastră solară cu panglici PV, concentrându-se pe precizie, fiabilitate și ușurință în operare. Înțelegem că clienții noștri au nevoie de o mașină care poate produce sârmă de înaltă calitate în mod constant, iar mașina noastră este construită pentru a oferi această performanță.

3. Cum îmbunătățește controlul desenului cu precizie consistența diametrului firului?

Parametrul cel mai critic în producția de sârmă rotundă MBB este diametrul sârmei. Chiar și o variație de câțiva microni poate afecta proprietățile electrice și mecanice ale firului, ducând la pierderea sau ruperea puterii. Mașina Solar PV Ribbon atinge o consistență excepțională a diametrului printr-o combinație de matrițe de desenare de precizie și control avansat al tensiunii. Matrițele de desenare sunt realizate din materiale extrem de dure, precum diamantul sau carbura de tungsten, și sunt fabricate cu dimensiuni ultra-precise. Pe măsură ce firul trece prin fiecare matriță, diametrul său este redus cu o anumită cantitate. Matrițele sunt aranjate într-o secvență, fiecare matriță reducând diametrul puțin mai mult. Sârma este, de asemenea, lubrifiată în timpul procesului de tragere pentru a reduce frecarea și uzura matrițelor.

Sistemul de control al tensiunii este cealaltă componentă cheie a controlului diametrului. Dacă tensiunea de pe fir este prea mare, firul se va întinde și deveni mai subțire. Dacă tensiunea este prea mică, firul nu va fi tras în mod corespunzător, ceea ce duce la variații de diametru. Mașina Solar PV Ribbon utilizează un sistem de control al tensiunii în buclă închisă care monitorizează continuu tensiunea firului și ajustează viteza capstanelor de tragere pentru a menține o tensiune constantă. Acest lucru asigură că firul este tras la o rată constantă, rezultând un diametru uniform. Tensiunea este de asemenea controlată în timpul procesului de recoacere, deoarece sârma este trasă prin cuptor. Acest lucru previne lăsarea sau ruperea firului din cauza expansiunii sau contracției termice.

O mașină solară cu panglică fotovoltaică poate atinge în mod obișnuit o toleranță de diametru de +/- 2 microni, care este semnificativ mai bună decât +/- 10 microni, tipice mașinilor de trefilare convenționale. Această consistență îmbunătățită este crucială pentru firul rotund MBB. Un fir cu diametru constant oferă rezistență constantă, asigurând că celula solară funcționează la eficiența optimă. De asemenea, permite o conexiune mai fiabilă la celula solară, deoarece îmbinarea de lipit este mai uniformă. Acest lucru are ca rezultat un panou solar mai fiabil și mai eficient. Fabrica noastră a dezvoltat un sistem proprietar de control al tensiunii care este capabil să atingă aceste toleranțe strânse, oferind clienților noștri firul rotund MBB de înaltă calitate, necesar pentru celulele solare de generație următoare.

4. Cum asigură procesul de recoacere proprietăți mecanice consistente?

În timp ce diametrul este critic, proprietățile mecanice ale sârmei rotunde MBB - rezistența sa la tracțiune, ductilitatea și alungirea - sunt la fel de importante. Aceste proprietăți determină modul în care va funcționa firul în timpul manipulării, lipirii și duratei de viață a panoului solar. Dacă firul este prea rigid, va fi dificil de manevrat și se poate rupe în timpul procesului de lipire. Dacă firul este prea moale, acesta se poate lăsa sau poate fi ușor deteriorat. Procesul de recoacere este responsabil pentru controlul acestor proprietăți. În timpul tragerii, firul de cupru se întărește, devenind mai dur și mai fragil. Procesul de recoacere incalzeste firul la o anumita temperatura, apoi il raceste lent, ceea ce recristalizeaza granulele de metal, ameliorand stresul intern si restabilind ductilitatea sarmei.

Într-o mașină solară PV Ribbon, secțiunea de recoacere este un cuptor cu mai multe zone controlat cu precizie. Sârma trece prin mai multe zone, fiecare la o temperatură diferită, pentru a obține profilul de recoacere dorit. Temperatura și viteza firului prin cuptor determină proprietățile mecanice finale. Cuptorul este de obicei echipat cu o atmosferă protectoare, cum ar fi azot sau hidrogen, pentru a preveni oxidarea firului în timpul procesului la temperatură înaltă. Secțiunea de răcire care urmează cuptorului este, de asemenea, proiectată pentru a obține o viteză de răcire specifică, care influențează în continuare structura cerealelor și proprietățile mecanice.

Să ne uităm la un exemplu specific: rezistența la rupere a sârmei rotunde MBB este de obicei între 25 și 35 kg/mm². Dacă sârma este recoaptă la o rezistență la tracțiune de 28 kg/mm², sârma va avea o ductilitate bună și va fi ușor de manevrat. Dacă firul este subcoacet, rezistența la tracțiune poate fi de 40 kg/mm², făcând firul fragil. Dacă firul este supracoacet, rezistența la tracțiune poate scădea la 20 kg/mm², făcând firul prea moale. Controlul precis al temperaturii mașinii solare PV Ribbon asigură că procesul de recoacere este repetabil și consecvent, permițând producătorului să producă sârmă cu proprietățile mecanice exacte necesare. La Jiangsu Goodroller Machinery Co., Ltd., avem o experiență vastă în proiectarea secțiunii de recoacere a mașinii solare PV Ribbon, asigurându-ne că clienții noștri pot produce sârmă rotundă MBB cu proprietățile necesare.

5. Cum uniformitatea acoperirii reduce defectele și îmbunătățește conexiunea celulară?

Ultimul pas critic în producția de sârmă rotundă MBB este aplicarea stratului de lipit. Acoperirea are două scopuri: protejează firul de cupru împotriva coroziunii și facilitează conectarea la celula solară. Acoperirea trebuie aplicată uniform și la grosimea corectă. Dacă stratul este prea subțire, este posibil să nu ofere o protecție adecvată sau să nu formeze o îmbinare bună de lipit. Dacă stratul este prea gros, poate reduce conductivitatea firului și poate crește costul de producție. Mașina Solar PV Ribbon utilizează un proces de acoperire prin imersie la cald, în care firul trece printr-o baie de lipire topită. Lipitura este de obicei un aliaj de staniu-plumb sau staniu-plumb-argint, deși sunt utilizate și aliaje fără plumb. Temperatura băii și viteza firului sunt controlate cu precizie pentru a obține grosimea dorită a acoperirii.

Uniformitatea acoperirii se realizează prin mai multe mecanisme. Firul este pre-curățat și adesea fluxat înainte de a intra în baia de lipit pentru a asigura o umezire bună. Temperatura băii este controlată la +/- 2°C pentru a menține vâscozitatea și tensiunea superficială constante. Sârma este retrasă din baie într-un unghi controlat, ceea ce ajută la îndepărtarea excesului de lipire. Sârma acoperită trece apoi printr-un sistem de ștergere, cum ar fi un set de cuțite de aer sau ștergătoare ceramice, pentru a îndepărta orice exces de lipire și pentru a asigura o acoperire uniformă. Sârma acoperită finală este apoi răcită și bobinată pe o bobină de preluare.

Următorul tabel rezumă parametrii cheie ai procesului pentru secțiunea de acoperire a unei mașini solare PV Ribbon.

Acoperirea uniformă furnizată de mașina Solar PV Ribbon este esențială pentru fiabilitatea panoului solar. O acoperire consistentă asigură că îmbinarea de lipit între fir și celula solară este puternică și uniformă, ceea ce asigură un contact electric bun și rezistență mecanică. Acest lucru reduce riscul de defectare a panoului solar. La Jiangsu Goodroller Machinery Co., Ltd., am optimizat secțiunea de acoperire a mașinii noastre Solar PV Ribbon pentru a oferi acoperire de cea mai înaltă calitate, asigurându-ne că firul rotund MBB al clienților noștri îndeplinește cele mai exigente cerințe.

6. Care sunt beneficiile de producție în lumea reală ale utilizării unei mașini solare PV cu panglică?

Adoptarea unei mașini solare PV Ribbon pentru producția de sârmă rotundă MBB oferă o serie de beneficii tangibile de producție. Aceste beneficii pot fi măsurate în termeni de randament crescut, calitate îmbunătățită a produsului și costuri de producție reduse. Să examinăm modurile specifice în care o mașină solară PV Ribbon îmbunătățește procesul de producție. Unul dintre cele mai semnificative beneficii este reducerea ratei de deșeuri. Precizia mașinii solare PV Ribbon, în special sistemele sale de control în buclă închisă, minimizează variațiile de diametru, inconsecvențele de recoacere și defectele de acoperire. Acest lucru are ca rezultat o proporție mai mare de sârmă care îndeplinește specificațiile, reducând cantitatea de sârmă care trebuie casată.

Un alt beneficiu este creșterea vitezei de producție. O mașină fotovoltaică modernă cu panglică poate funcționa la viteze de 10-30 de metri pe minut, ceea ce este semnificativ mai rapid decât mașinile mai vechi. Funcționarea de mare viteză, combinată cu fiabilitatea mașinii, crește randamentul general al liniei de producție. Acest lucru permite producătorilor să răspundă cererii tot mai mari de sârmă rotundă MBB fără a fi nevoie să investească în linii de producție suplimentare. Mașina Solar PV Ribbon oferă, de asemenea, un control îmbunătățit al procesului, permițând producătorilor să producă fire cu proprietăți consistente, indiferent de variațiile materiilor prime sau condițiilor de operare. Acest lucru reduce nevoia de ajustări frecvente a procesului și verificări de calitate, îmbunătățind și mai mult eficiența.

Beneficiile din lumea reală ale utilizării unei mașini solare cu bandă fotovoltaică sunt ilustrate în tabelul următor, care compară performanța unei linii de producție convenționale tipice cu o linie echipată cu o mașină solară cu panglică fotovoltaică.

Aceste cifre demonstrează că mașina solară PV Ribbon nu este doar o îmbunătățire progresivă; este o schimbare de pas în producția de sârmă rotundă MBB. Combinația dintre precizie îmbunătățită, viteză mai mare și rată mai mică de deșeuri duce la o creștere semnificativă a producției și la o reducere a costurilor de producție. Pentru producătorii de sârmă rotundă MBB, investiția într-o mașină solară PV Ribbon este o mișcare strategică care le poate spori competitivitatea și profitabilitatea. Fabrica noastră de la GRM Rolling Mill se angajează să ofere clienților noștri mașini solare fotovoltaice cu panglici de cea mai înaltă calitate, ajutându-i să obțină aceste beneficii de producție în lumea reală.

7. Întrebări frecvente (FAQ)

Întrebarea 1: Ce diametre de sârmă poate produce o mașină solară cu panglică?

Răspuns: O mașină tipică cu panglică solară PV poate produce sârmă rotundă MBB într-o gamă de diametre, de obicei de la 0,20 mm la 0,50 mm. Gama de diametre specifice depinde de configurația mașinii și de matrițele utilizate. Fabrica noastră de la Jiangsu Goodroller Machinery Co., Ltd. oferă mașini care pot fi personalizate pentru a produce diametre specifice și putem oferi, de asemenea, scule pentru o gamă largă de dimensiuni. Cele mai comune diametre pentru sârmă rotundă MBB sunt 0,25 mm, 0,30 mm și 0,35 mm, dar mașina poate fi adaptată pentru alte dimensiuni, după cum este necesar.

Întrebarea 2: Ce tipuri de acoperiri de lipit poate aplica Mașina Solar PV Ribbon?

Răspuns: Mașina Solar PV Ribbon poate aplica o varietate de acoperiri de lipit, inclusiv aliaje standard de staniu-plumb (SnPb), aliaje fără plumb (cum ar fi SnAgCu, SnBi și SnAg) și aliaje personalizate. Tipul de acoperire este determinat de compoziția băii de lipit. Mașina este proiectată să funcționeze cu diferite aliaje de lipit prin reglarea temperaturii băii și a vitezei firului. Fabrica noastră poate oferi îndrumări cu privire la cel mai bun aliaj de acoperire pentru aplicația dumneavoastră specifică și poate furniza echipamentele necesare.

Întrebarea 3: Cum manipulează mașina solară PV Ribbon diferite materiale de sârmă?

Răspuns: Mașina cu panglică solară PV este proiectată în primul rând pentru fire de cupru, care este materialul standard pentru firele de interconectare fotovoltaice. Cu toate acestea, mașina poate manipula și alte materiale, cum ar fi cuprul placat cu argint sau aluminiul, cu ajustări adecvate la parametrii procesului. Procesele de trefilare și recoacere pot fi modificate pentru diferite materiale, iar procesul de acoperire trebuie adaptat la aliajul de lipit specific. Fabrica noastră poate personaliza mașina pentru a face față cerințelor dvs. specifice de material de sârmă și acoperire.

Întrebarea 4: Care este cerințele de întreținere pentru o mașină solară PV Ribbon?

Răspuns: Aparatul Solar PV Ribbon este proiectat pentru o funcționare fiabilă, cu întreținere minimă. Întreținerea de rutină include curățarea matrițelor de tragere, verificarea sistemului de control al tensiunii și monitorizarea stării curelelor și a rulmenților. Cuptorul de recoacere necesită, de asemenea, inspecția și calibrarea periodică a senzorilor de temperatură. Baia de lipit necesită curățare regulată și completare a aliajului de lipit. Fabrica noastră oferă un manual cuprinzător de întreținere și oferă asistență tehnică pentru a ajuta clienții să își mențină mașinile în funcțiune la performanță maximă.

Întrebarea 5: Care este durata de viață tipică a unei mașini solare PV cu panglică?

Răspuns: O mașină solară PV Ribbon de înaltă calitate poate avea o durată de viață de 10-15 ani sau mai mult, în funcție de nivelul de întreținere și de condițiile de funcționare. Componentele cheie care pot necesita înlocuire în timp includ matrițele de trefilare, elementele de încălzire ale cuptorului de recoacere și componentele băii de lipit. Fabrica noastră de la Jiangsu Goodroller Machinery Co., Ltd. oferă o gamă completă de piese de schimb și asistență tehnică pentru a ne asigura că mașinile noastre continuă să funcționeze fiabil pe toată durata de viață.

8. Concluzie

Mașina Solar PV Ribbon este un instrument esențial pentru producția de sârmă rotundă MBB de înaltă calitate. Desenarea cu precizie, recoacere controlată și capacitățile de acoperire uniformă permit producătorilor să producă sârmă cu o consistență excepțională, ceea ce duce la deșeuri reduse, viteză de producție crescută și un produs final mai bun. Investind într-o mașină solară PV Ribbon, producătorii pot satisface cererea în creștere pentru panouri solare de înaltă eficiență, reducând în același timp costurile de producție și îmbunătățind amprenta asupra mediului. Beneficiile mașinii solare PV Ribbon se extind dincolo de linia de producție; ele contribuie la dezvoltarea de panouri solare mai eficiente și mai fiabile, accelerând tranziția către un viitor energetic durabil.

La Jiangsu Goodroller Machinery Co., Ltd., ne-am angajat să promovăm tehnologia producției de fire de interconectare solară. Mașinile noastre solare PV Ribbon sunt proiectate având în vedere precizia, fiabilitatea și ușurința de operare, asigurându-se că clienții noștri pot produce sârmă rotundă MBB de cea mai înaltă calitate. Vă invităm să ne contactați pentru a afla mai multe despre mașinile noastre și despre modul în care acestea pot beneficia operațiunile dumneavoastră de producție.

Contactați astăzi Jiangsu Goodroller Machinery Co., Ltd.pentru a descoperi modul în care mașina noastră solară fotovoltaică poate transforma producția de sârmă rotundă MBB.
