Linie de producție de panglici pentru bare colectoare PV

Linia de producție a benzilor de bare colectoare GRM PV este proiectată pentru a procesa continuu firul rotund de cupru TU1 fără oxigen în panglică conductivă plată acoperită cu staniu de înaltă precizie. Linia este potrivită pentru producția de panglici de interconectare PV, panglici de bare colectoare și panglici de bare colectoare reflectorizante.

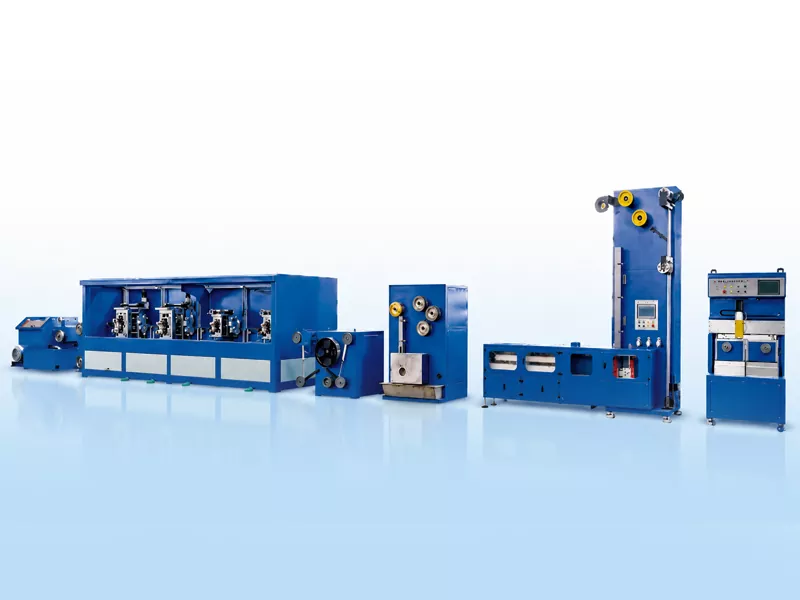

Linia completă integrează trefilarea sârmei, laminarea de precizie, recoacere continuă, tratare cu flux, acoperire cu staniu la cald și preluare automată. Ajută producătorii de panglici fotovoltaice să controleze precizia lățimii și grosimii, calitatea acoperirii cu staniu, dreptatea benzii și consistența înfășurării.
Linia de producție a benzilor de bare GRM are aproximativ 26 m lungime și 3 m lățime, cu o greutate totală a liniei de aproximativ 14 tone. Viteza de proiectare poate ajunge până la 150 m/min, în funcție de dimensiunea firului de cupru, dimensiunile benzii finite, viteza de cositorire și metoda de preluare. În condiții tipice de producție, producția lunară poate ajunge la aproximativ 60-80 de tone.

Trimite o anchetă

Descriere produs

De la sârmă de cupru la panglica de bare colectoare finite

Linia de producție a benzilor de bare PV utilizează în principal sârmă de cupru ca materie primă. Firul este mai întâi tras la diametrul necesar pentru rulare și apoi format într-o panglică plată prin rulare de precizie cu mai multe suporturi. După laminare, banda de cupru trece printr-o recoacere continuă pentru a-și ajusta proprietățile mecanice, urmată de tratament cu flux și acoperire cu staniu la cald. În cele din urmă, panglica finită este înfășurată de sistemul automat de preluare pe bobine sau bobine de clătite.

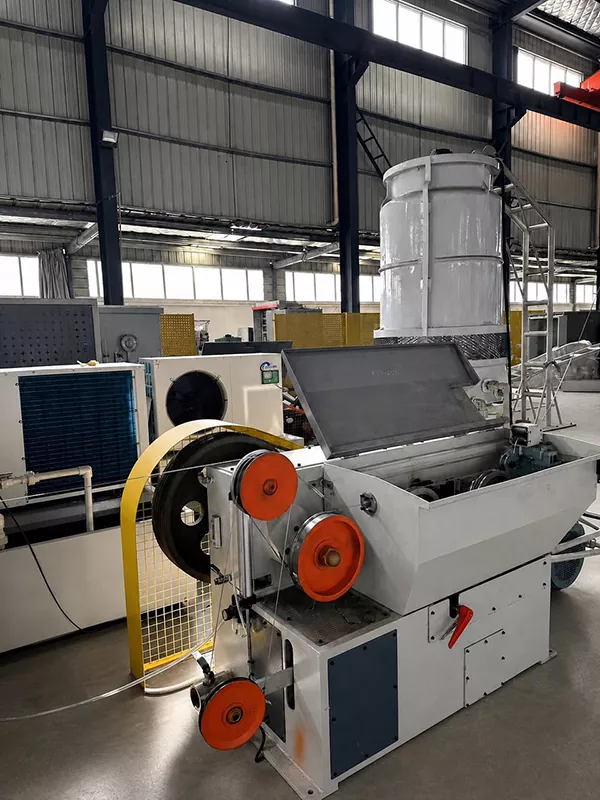

Mașină de desenat

Sârma de cupru este trasă prin matrițe la un diametru de 2,6-3,0 mm, gata de rulare.

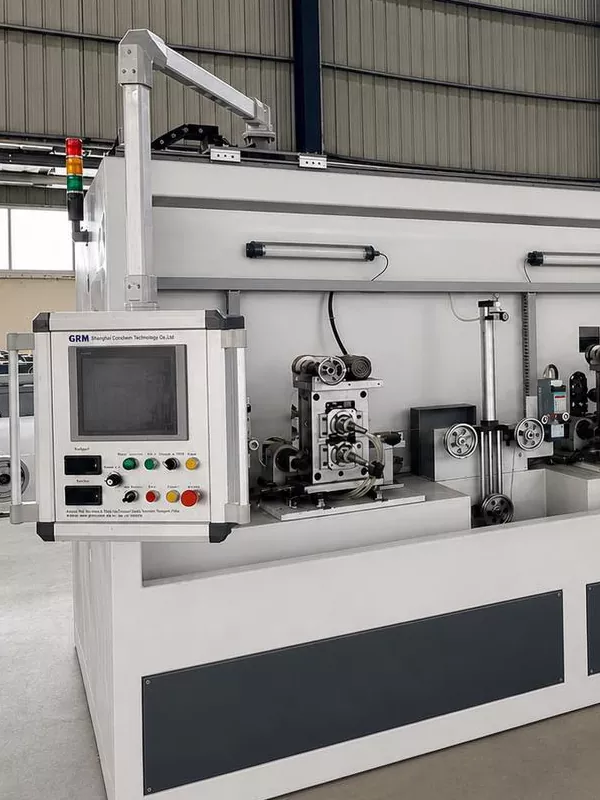

4 Roll Stand

Firul rotund de cupru este rulat într-o panglică plată, cu precizie controlată de lățime și grosime.

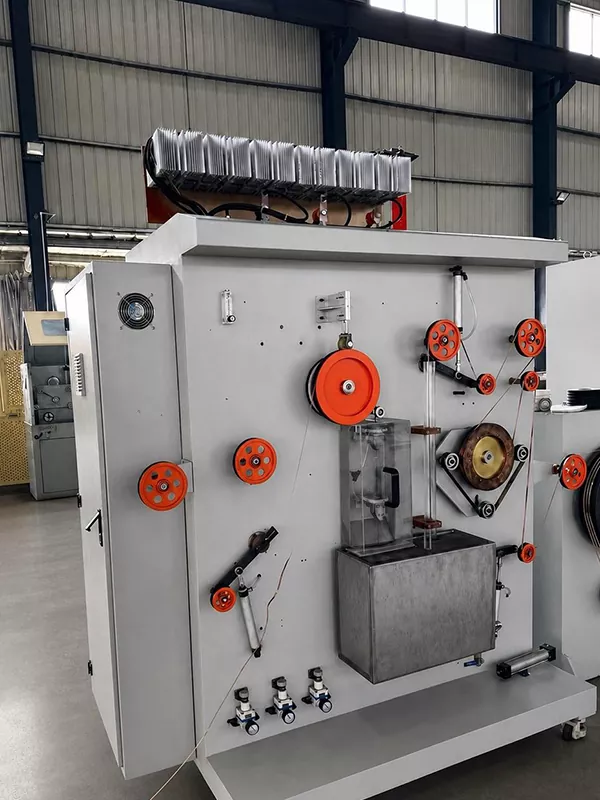

Recoacerea

Recoacere în scurtcircuit este utilizată cu protecție cu gaz inert și răcire cu apă circulantă pentru a îmbunătăți proprietățile mecanice ale benzii de cupru.

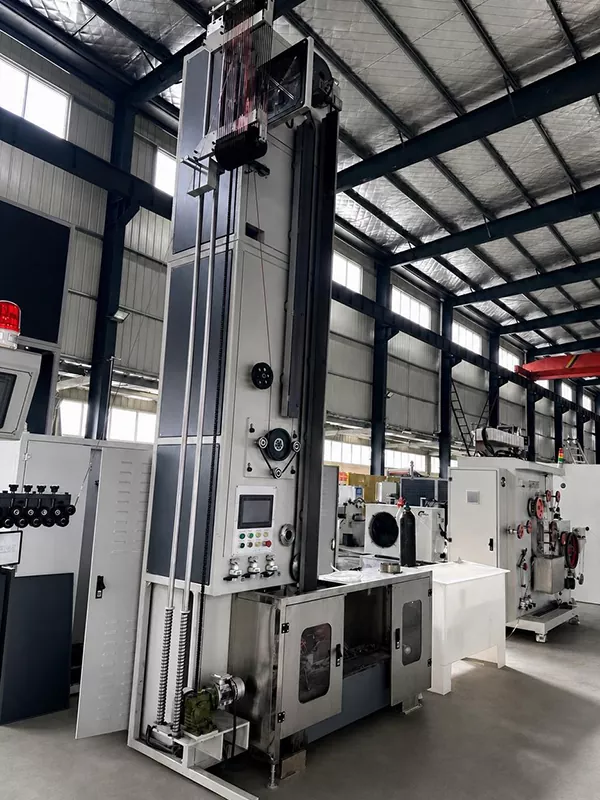

Acoperire cu staniu

Se folosește un strat de tablă prin imersie la cald. Cuțitele de aer controlează grosimea stratului de tablă, iar ventilatoarele de răcire ajută la stabilizarea calității suprafeței. Grosimea stratului de tablă pe o singură față: 0,01-0,025 mm.

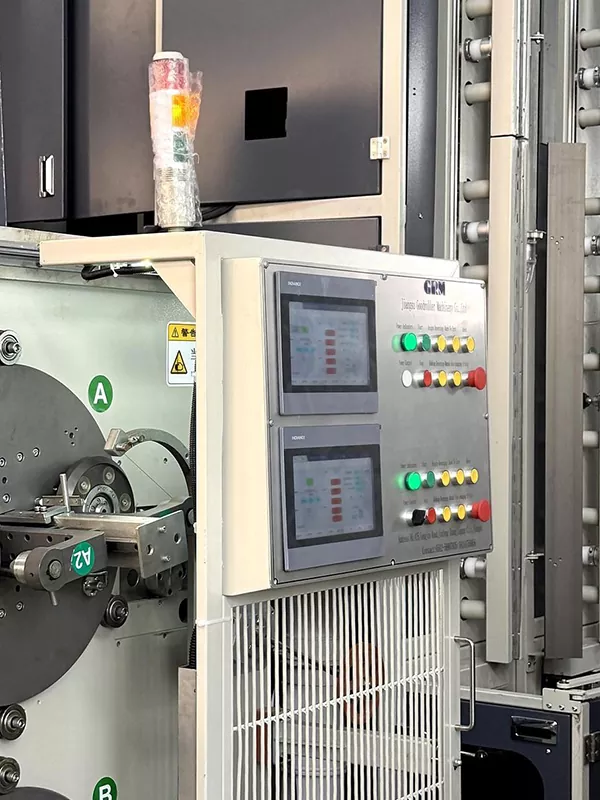

Schimbarea automată a bobinei

Funcțiile opționale includ traversarea servo, schimbarea automată a bobinei, tăierea automată și bandarea automată.

Precizie de preluare

Înfășurare bobină: până la 30 kg.

Înfășurare bobină clătită: opțional 1-2 kg.

Cercetare și dezvoltare și brevete

Din 2015, GRM a continuat să dezvolte echipamente de producție pentru panglica de interconexiune fotovoltaică și panglică de bare colectoare. Compania a obținut mai multe brevete tehnice legate de laminarea de precizie, integrarea liniei de producție și procesele de fabricație a benzilor fotovoltaice.

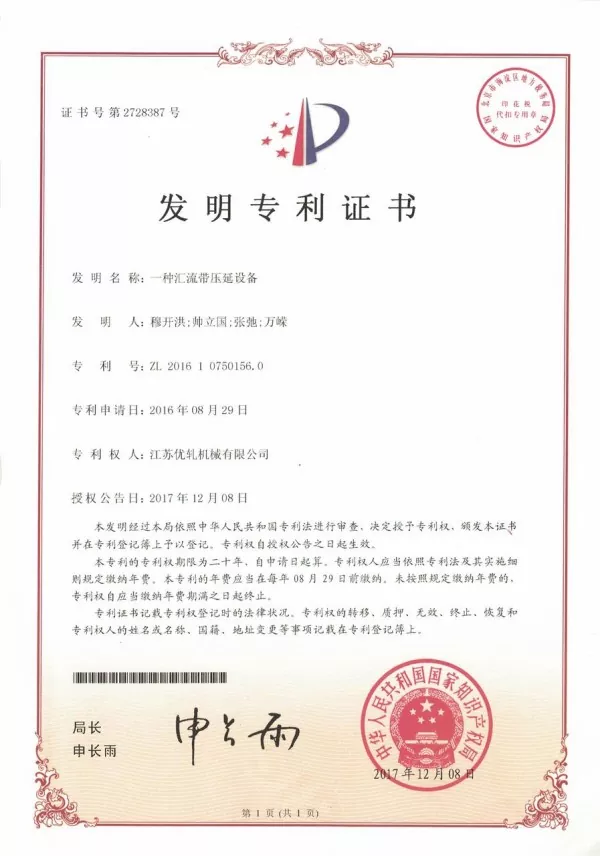

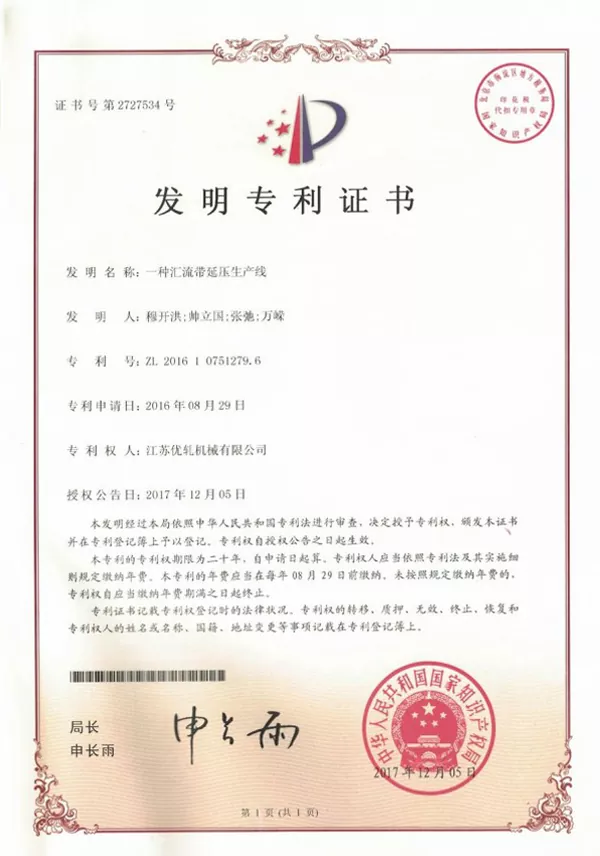

Tehnologii brevetate GRM pentru echipamentele de fabricare a benzilor fotovoltaice

Caracteristici cheie

Producție continuă de la intrarea sârmei de cupru până la ieșirea benzii colectoare finisate acoperite cu staniu.
Consistență dimensională îmbunătățită, uniformitate a acoperirii și calitate a înfășurării.
Coordonarea tensiunii și preluarea automată ajută la reducerea întreruperilor de producție și a intervenției manuale.
Suportă atât producția de panglici standard pentru bare colectoare, cât și producția de panglici de bare colectoare reflectorizante pentru diferite cerințe de materiale ale modulelor fotovoltaice.
Oferă producătorilor de panglici fotovoltaice o soluție de producție integrată axată pe controlul procesului, consistența produsului și eficiența producției.

Întrebări frecvente

1.Care este gama de dimensiuni ale produsului finit?

Latimea finisata: 3-8 mm.

Grosimea finisată: 0,2-0,4 mm.

2.Care sunt intervalele de toleranță și proprietăți mecanice?

Toleranta latime: ±0,085 mm.

Toleranță la grosime: ±0,01 mm.

Rezistenta la tractiune: ≥260 MPa.

Limita de curgere: 90-130 MPa.

3.Ce metodă de acoperire cu staniu este folosită?

Linia folosește o acoperire cu tablă prin scufundare la cald, cu acoperire completă în jurul panglicii, inclusiv ambele margini laterale.

4.Cum se măsoară lățimea și grosimea produsului?

Al patrulea stand al laminoarei cu patru standuri este echipat cu două sisteme de măsurare cu laser, unul pentru măsurarea lățimii și unul pentru măsurarea grosimii. Datele de măsurare pot fi afișate pe HMI.

5.Ce materiale pot fi prelucrate?

Linia de producție a benzilor de bare PV este proiectată în principal pentru sârmă de cupru fără oxigen TU1. Configurațiile personalizate pot fi furnizate în funcție de diferite aliaje de cupru, dimensiuni ale produsului și cerințe speciale de panglică.
