Laminor pentru benzi de sudura fotovoltaice

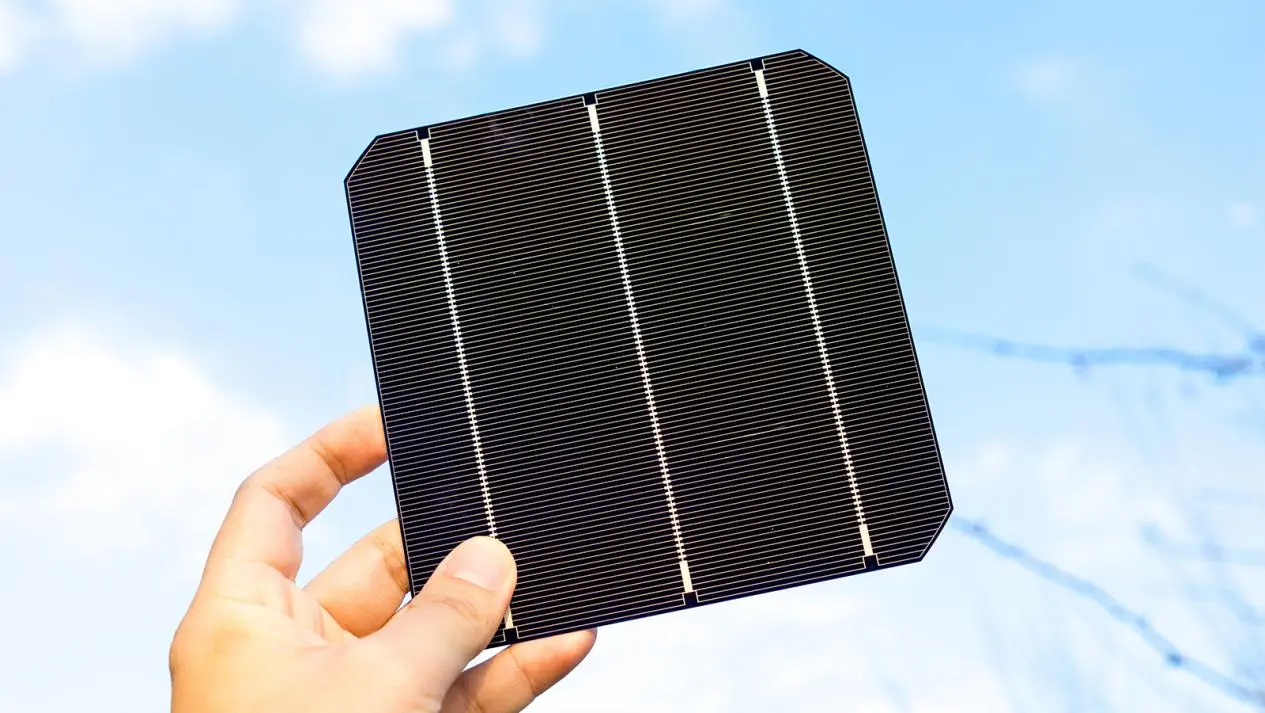

Laminatorul de benzi de sudură fotovoltaică din China produsă de fabrica GRM Rolling Mill este un produs special de sârmă plată utilizat pentru conectarea celulelor solare în module fotovoltaice. Este compus din substrat de cupru și acoperire de suprafață. Substratul de cupru este de obicei cupru de înaltă puritate fără oxigen sau cupru roșu T2, cu conținut de cupru ≥ 99,99% și conductivitate ≥ 98%. Are o conductivitate bună și o anumită rezistență, ceea ce poate asigura o transmisie eficientă a curentului.

Trimite o anchetă

Descriere produs

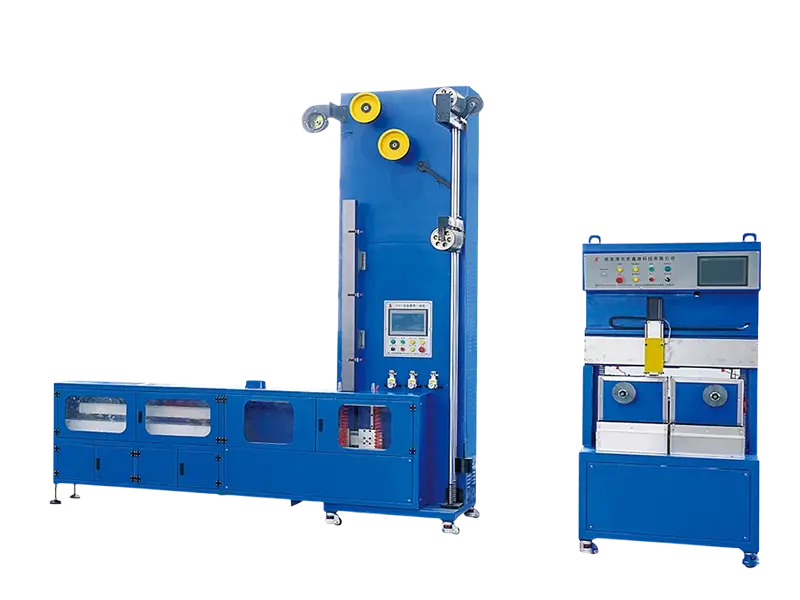

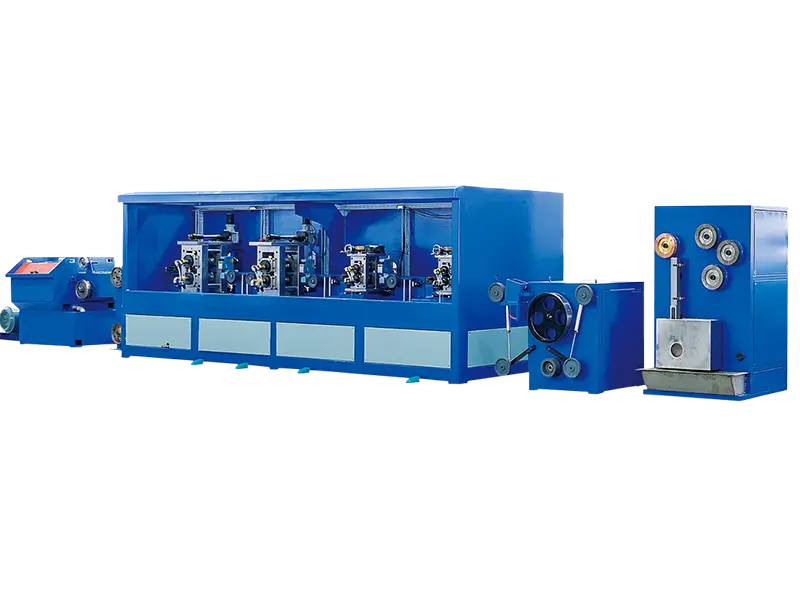

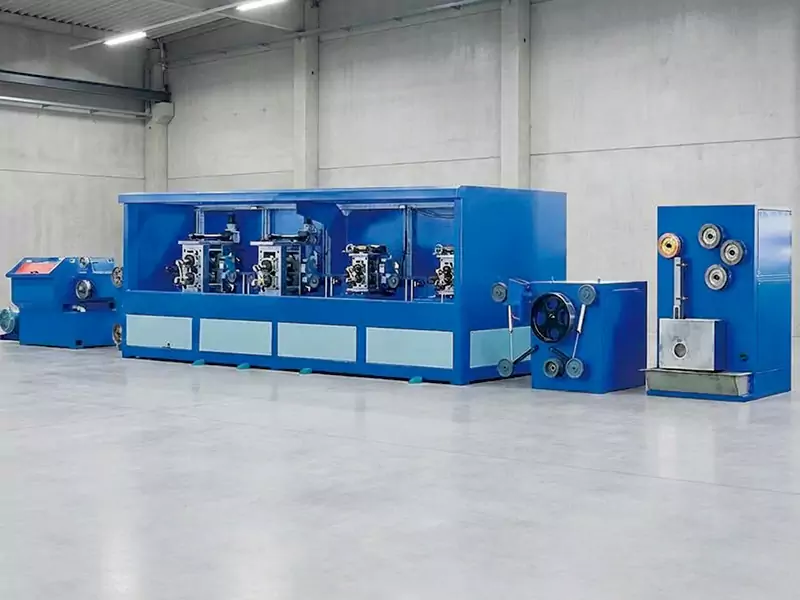

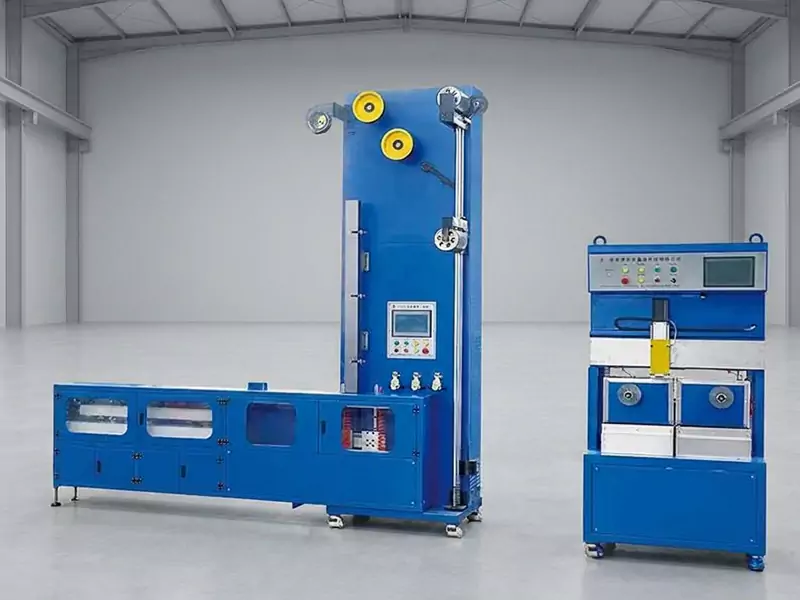

Laminarea cu benzi de sudură fotovoltaică durabilă de la furnizorul GRM Rolling Mill, mașină integrată dezvoltată independent de compania noastră este un echipament inteligent de ultimă generație special conceput pentru industria fotovoltaică. Acesta integrează module funcționale de bază, cum ar fi sistemul complet automat de așezare a sârmei, rulare de precizie cu mai multe treceri, control inteligent al tensiunii, recoacere continuă și bobinare cu două stații.

Fiind o mașină integrată cu bare colectoare de mare viteză și de înaltă precizie, acest echipament poate realiza producția integrată de proces complet de la materii prime de cupru de ¢3 mm până la produse finite (lățime 3 ~ 8 mm, grosime 0,2 ~ 0,45 mm), cu o viteză maximă de funcționare de 250 m/min, potrivindu-se perfect cu cerințele stricte ale producției de module fotovoltaice de mare precizie și de înaltă eficiență. stabilitate.

Fluxul tipic al procesului

1. Procesul de rulare a sârmei plate (aplicabil mașinii integrate cu panglică de sudură fotovoltaică-panglică convexă)

Sârmă de plată - trefilare multimodală - calandrare de precizie - detectare și control online - desen monomod - dezipare CNC - cositorire de mare viteză - recoacere continuă (protecție cu azot) - înfășurare la tensiune constantă

Parametrii tehnici

Produse PV Ribbon	Parametru	Industrie Standard	Altă companie	GRM
Interconectare standard PV Panglică	Grosimea acoperirii	±5μm	25±5μm	25±3μm
	Grosimea produsului finit	20,01 mm	20,015 mm	20,01 mm
	Latimea produsului finit	±0,05 mm	±0,05 mm	±0,05 mm
	Rezistență la tracțiune	≥110Mpa	≥150Mpa	≥170Mpa
	Elongaţie	≥15%	≥25%	≥25%
	Rezistenta la curgere	≤70Mpa	≤70Mpa	62,68Mpa
	Îndoire secera	≤5mm/m	≤4mm/m	≤4mm/m
	Rezistivitate	0,30Ω* mm/m 0,30Ω*	0,02-0,023Ωmm/m 0,02-0,023Ω	0,0230 Ωmm/m 0,0230Ω
	Rezistenta la imbatranire	-	-	DH2000

Avantaje tehnice

Precizie ridicată: toleranță la grosime de ± 0,01 mm, adaptându-se la standardele stricte ale benzilor de sudură fotovoltaice

Eficiență ridicată: laminare de mare viteză de 250 m/min, laminor pentru benzi de sudură fotovoltaică de înaltă calitate furnizată

Adaptare multi-material: compatibil cu cupru, aliaj de aluminiu etc., scalabilitate puternică

Rugozitatea suprafeței Ra≤0,2μm (reduce riscul de spargere a bateriei)

Aplicații tipice:

• Câmp fotovoltaic: producție în masă de benzi și bare colectoare fotovoltaice pentru a ajuta componentele să conducă eficient electricitatea.

• Prelucrare personalizată a barelor colectoare cu forme speciale (secțiune transversală triunghiulară/trapezoidală)

• Industria electronică: prelucrarea firelor plate de înaltă precizie, potrivită pentru transformatoare, inductori și alte componente

Design personalizat și serviciu post-vânzare

• Serviciu personalizat: parametri precum numărul de treceri, materialul matriței și viteza de tragere pot fi ajustați în funcție de nevoile specifice ale clienților.

• Actualizare echipament: sprijină adăugarea de module de trecere în etapa ulterioară pentru a răspunde nevoilor de extindere a capacității sau de modernizare a procesului.

• Costul de întreținere: cu cât sunt mai multe treceri, cu atât sunt mai mari costurile de matriță și de întreținere, dar eficiența unei singure procesări este îmbunătățită semnificativ. Se recomandă să faceți o alegere rezonabilă în funcție de scara de producție.

Bine ați venit să ne contactați și să cunoașteți mai multe informații despre laminarea pentru benzi de sudură fotovoltaică!
